當前位置：首頁>產品中心>熱源設備系列

產品中心

蒸汽換熱器

簡介：鋼制蒸汽換熱器系按照標準圖集制造生產，由碳鋼框架、碳鋼散熱排管（碳鋼散熱管）組成，鋼制散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；

詳細說明

一、蒸汽換熱器概述
1．鋼制蒸汽換熱器系按照標準圖集制造生產，由碳鋼框架、碳鋼散熱排管（碳鋼散熱管）組成，鋼制散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；
2．鋼制蒸汽換熱器主要由順空氣流向的三排散熱管束組成，叉排排列，SRZ鋼制散熱器翅片管均用Ф22×2mm無縫鋼管繞制上16×0.5mm皺折鋼帶而成，呈螺旋狀，SRZ鋼制散熱器片距有5mm-大“D”，6mm-中“Z”、8mm-小“X” 三類，共三十八種規格；
3．鋼制蒸汽換熱器是一種既適用于蒸汽系統、又適用于熱水系統中，作為加熱空氣用的鋼制換熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備。SRZ鋼制換熱器在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用；
4．鋼制蒸汽換熱器工作介質：蒸汽（<1.0mpa），熱水（<130℃）；
5．鋼制蒸汽換熱器型號表示說明：SRZ①×②③
①—表示鋼制換熱器長尺寸分米化整
②—表示鋼制換熱器寬尺寸分米化整
③—表示鋼制換熱器散熱能力的大?。ù驞，中Z，小X）

二、鋼制蒸汽換熱器技術參數

表1．鋼制蒸汽換熱器熱媒為蒸汽時，在不同空氣重量流速下的傳熱系數K(kcal/m2.h.℃)

Vr（kg/m2.s）		2	4	6	8	10	12	14	16	18	20
SRZ□×5、6、10	D、Z	16.9	23.2	27.3	32.5	36.3	39.7	42.9	45.7	48.5	51.0
SRZ□×5、6、10	X	18.0	26.0	32.4	37.8	42.5	47.1	51.0	55.0	58.4	62.0
SRZ□×7	D、Z	17.5	25.0	30.6	35.5	39.8	43.7	47.3	50.6	53.7	56.6
SRZ□×7	X	19.3	28.7	36.0	42.6	48.4	53.7	58.7	63.4	68.0	72.0

表2．鋼制蒸汽換熱器在不同空氣重量流速下的空氣通過阻力H(毫米水柱)

Vr（kg/m2.s）		2	4	6	8	10	12	14	16	18	20
SRZ□×5、6、10	D	0.72	0.86	6.42	11.15	17.80	25.62	34.90	44.50	61.20	69.75
	Z	0.59	2.32	5.18	9.15	14.25	20.55	27.7	36.30	46.35	56.20
	X	0.39	1.72	4.03	7.38	11.90	12.0	34.3	32.40	41.40	51.80
SRZ□×7	D	0.82	3.15	7.16	12.65	19.80	27.0	37.0	46.70	58.50	73.00
	Z	0.86	2.46	4.57	7.08	10.00	13.05	36.75	20.10	24.30	28.50
	X	0.53	2.02	4.36	7.56	11.60	14.45	22.15	28.60	35.70	43.20

表3．鋼制蒸汽換熱器在不同空氣重量流速Vr情況下部分性能實驗公式

型號規格		傳熱系數（KCal/m3·h·℃）	空氣阻力△H（毫米水柱）
SRZ□×5、6、10	D	K=11.7（Vr）^0.490（蒸汽）	△H=0.18（Vr）^1.998
	Z	K=11.7（Vr）^0.490（蒸汽）	△H=0.15（Vr）^1.980
	X	K=12.5（Vr）^0.532（蒸汽）	△H=0.09（Vr）^2.120
SRZ□×7	D	K=12.3（Vr）^0.510（蒸汽）	△H=0.21（Vr）^1.970
	Z	K=12.3（Vr）^0.510（蒸汽）	△H=0.30（Vr）^1.520
	X	K=13.0（Vr）^0.571（蒸汽）	△H=0.30（Vr）^1.917

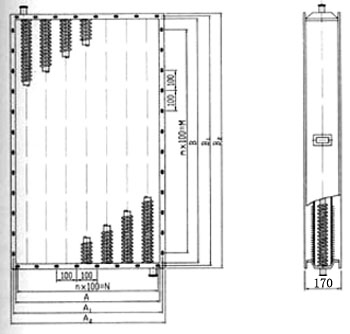

表4．鋼制蒸汽換熱器散熱面積F(m2)，通風凈截面積Ff(m2)，參考重量W(Kg)，有關尺寸(mm)一覽表

F/Ff/W	×5D	×5Z	×5X	B	B1	B2
SRZ5	10.13/0.154/54	8.78/0.155/48	6.23/0.158/45	507	547	573
SRZ6	12.40/0.193/66	10.54/0.194/59	7.48/0.196/55	609	649	675
SRZ7	14.48/0.241/80	12.30/0.242/71	8.73/0.198/67	710	750	776
SRZ10	19.92/0.302/93	17.26/0.306/84	12.22/0.312/76	1001	1041	1067
SRZ12	24.86/0.378/113	21.71/0.381/102	15.66/0.389/92	1250	1290	1316
A/A1/A2	A=497 A1=542 A2=562 ZG″=1?			尺寸（mm）

表5．鋼制蒸汽換熱器散熱面積F(m2)，通風凈截面積Ff(m2)，參考重量W(Kg)，有關尺寸(mm)一覽續表

F/Ff/W	×6D	×6Z	×6X	B	B1	B2
SRZ6	15.33/0.231/77	13.29/0.234/69	9.43/0.239/63	609	649	675
SRZ7	17.89/0.250/87	15.51/0.271/86	11.00/0.276/71	710	750	776
SRZ10	25.13/0.381/115	21.77/0.385/103	15.42/0.393/93	1001	1041	1067
SRZ12	31.35/0.475/139	27.12/0.463/120	19.50/0.427/112	1250	1290	1316
SRZ15	37.73/0.572/164	32.67/0.579/146	23.13/0.591/139	1505	1545	1571
A/A1/A2	A=623 A1=668 A2=688 ZG″=1.5″			尺寸（mm）

表6．鋼制蒸汽換熱器散熱面積F(m2)，通風凈截面積Ff(m2)，參考重量W(Kg)，有關尺寸(mm)一覽續表

F/Ff/W	×7D	×7Z	×7X	B	B1	B2
SRZ7	20.31/0.32/97	17.60/0.324/87	12.48/0.329/79	710	750	776
SRZ10	28.59/0.45/129	24.77/0.465/115	17.55/0.464/104	1001	1041	1067
SRZ12	35.67/0.563/156	30.72/0.58/124	22.06/0.592/118	1250	1290	1316
SRZ15	42.93/0.678/183	37.18/0.685/164	26.32/0.698/145	1505	1545	1571
SRZ17	49.9/0.788/210	43.21/0.797/187	30.58/0.812/169	1750	1790	1816
A/A1/A2	A=717.5 A1=752 A2=772 ZG″=2.0″			尺寸（mm）

表7．鋼制蒸汽換熱器散熱面積F(m2)，通風凈截面積Ff(m2)，參考重量W(Kg)，有關尺寸(mm)一覽續表

F/Ff/W	×10D	×10Z	×10X	B	B1	B2
SRZ10	44.76/0.792/160	37.3/0.805/145	26.99/0.794/131	1001	1041	1067
SRZ12	50.91/0.86/217	44.36/0.871/178	30.98/0.899/174	1250	1290	1316
SRZ15	62.14/0.921/255	52.95/0.932/227	37.48/0.951/203	1505	1545	1571
SRZ17	71.06/1.072/293	61.54/1.085/260	43.56/1.106/232	1750	1790	1816
SRZ20	81.27/1.226/331	70.40/1.242/310	59.24/1.26/276	2002	2042	2068
A/A1/A2	A=1001 A1=1046 A2=1066 ZG″=2.5″			尺寸（mm）
